在使用螺絲緊固件的時(shí)候，我們會(huì)看到有些螺絲緊固件的外觀不怎么好，有的還會(huì)有裂縫。那么螺絲緊固件的表面缺陷有哪些種類(lèi)呢？下面百德螺絲生產(chǎn)廠家就來(lái)和大家簡(jiǎn)單的聊一下，常見(jiàn)的螺絲緊固件缺陷;方便大家日后購(gòu)買(mǎi)螺絲緊固件時(shí)有了方向 。

1. 裂縫 裂縫通常是金屬在鍛造或者其他成型工序或者熱處理的過(guò)程中，由于受過(guò)高的應(yīng)力造成的。 其中有：淬火裂縫、鍛造裂縫、鍛造爆裂、剪切爆裂。 1） 淬火裂縫 在熱處理的過(guò)程中，由于過(guò)高的熱應(yīng)力和應(yīng)變，都可能產(chǎn)生淬火裂縫。淬火裂縫通常是不規(guī)則相交、無(wú)規(guī)律方向的呈現(xiàn)在緊固件表面。

2） 鍛造裂縫 鍛造裂縫可能在切料或者鍛造工序中產(chǎn)生，并位于螺絲的頭部頂面，以及凹穴頭部隆起部分。

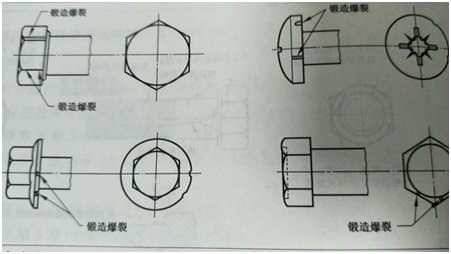

 3） 鍛造爆裂 在鍛造過(guò)程中可能產(chǎn)生鍛造爆裂。

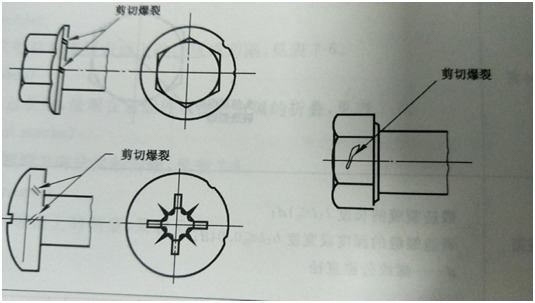

4） 剪切爆裂

在鍛造過(guò)程中可能產(chǎn)生剪切爆裂，如在圓頭或者法蘭頭螺絲的圓頭或者法蘭面的圓周上出現(xiàn)，通常和螺絲的軸心線約成45°。

 2. 原材料的裂紋或者條痕 原材料的裂紋或者條痕通常是沿螺紋、光桿、頭部縱向延伸的一條細(xì)直線或者光滑曲線。通常是制造緊固件的原材料中國(guó)固有的缺陷。

 3. 凹痕 凹痕是呈現(xiàn)在螺絲表面上的淺坑或者凹陷。是有切屑或者剪切毛刺或者原材料的銹層造成的很急或者壓印，并在鍛造或者鐓鍛工序中沒(méi)能消除。

 4. 皺紋 皺紋是在鍛造過(guò)程中，呈現(xiàn)在緊固件表面的金屬的折疊。在鍛造的一次沖擊過(guò)程中，由于體積不足和形狀不一造成材料的位移而產(chǎn)生皺紋。

 5. 切痕 切痕是縱向或者圓周方向的淺的溝槽。是因制作工具超越螺絲表面的運(yùn)到而產(chǎn)生。 6. 損傷 螺絲在任何表面上的刻痕。在螺絲的制造和運(yùn)輸過(guò)程中受外界的影響而產(chǎn)生的。

以上六種是螺絲緊固件常見(jiàn)的缺陷，我們?cè)谫?gòu)買(mǎi)螺絲緊固件時(shí)一定要注意看清螺絲的表面是否有以上這些缺陷
