文章導讀螺紋緊固件是各種機械設備中最常用的標準件，螺紋連接也是各種連接緊固方式最常用的形式。它的優點是成本低、連接可靠、結構簡單、裝拆方便，本文主要介紹各種螺紋緊固件的種類和用途。
螺紋緊固件是各種機械設備中最常用的標準件，螺紋連接也是各種連接緊固方式最常用的形式。它的優點是成本低、連接可靠、結構簡單、裝拆方便，本文主要介紹各種螺紋緊固件的種類和用途。
螺紋緊固件種類很多，常用的螺紋緊固件有螺栓、螺柱、螺釘、螺母和墊圈。
螺栓由螺栓頭和螺栓桿兩部分組成。頭部形狀以六角形應用最多，常用等級為A級和B級，同時又有全螺紋與部分螺紋及粗細桿之分。決定螺栓規格的尺寸為螺栓公稱直徑d及螺栓長度l，選定一種螺栓后，其他部分尺寸可根據有關國家標準查得（見附表）。
雙頭螺柱兩頭加工有螺紋，一端旋入被連接件的預制螺孔中，稱為旋入端；另一端與螺母旋合，緊固另一個被連接件，稱為緊固端。在結構上分為A級和B級兩種。A級的要在規格前標注“A”，B級的可不標。雙頭螺柱的旋入端長度bm與帶螺孔的被連接零件的材料有關：
決定雙頭螺柱規格的尺寸為螺柱直徑d及緊固端長度l，選定一種雙頭螺柱后，其他部分尺寸可根據有關標準查得。
螺釘按使用性質可分為連接螺釘和緊定螺釘兩種。前者用于連接，根據頭部形狀不同有開槽圓柱頭螺釘、開槽沉頭螺釘、開槽盤頭螺釘?shù)?。后者主要用于防止兩相配零件之間發生相對運動，有開槽平端緊定螺釘、開槽錐端緊定螺釘、內六角平端緊定螺釘?shù)取Q定螺釘規格的尺寸為螺釘直徑d及長度l，其他部分尺寸可根據有關標準查得。
螺母與螺栓或螺柱配合使用，起連接作用。螺母的形式有六角形、圓形、方形等，以六角頭螺母應用最普遍。圓螺母常用于軸上零件的軸向固定。六角頭螺母有Ⅰ、Ⅱ及A、B、C型之分，還有粗細和厚薄之分。決定螺母規格的尺寸為螺紋公稱直徑D，選定一種螺母后，其他部分尺寸可根據有關標準查得。
墊圈安裝在螺母與被連接件之間，其目的是增加螺母與被連接件之間的接觸面積，保護被連接件表面在擰緊螺母時不被擦傷。除平墊圈以外，還有彈簧墊圈和止動墊圈等，它們可以防止因振動而引起的螺母松動。
決定墊圈規格的尺寸為螺栓直徑d，選定墊圈后，其他部分尺寸可根據有關標準查得。
螺栓、螺柱和螺釘都是在圓柱表面上制出螺紋，起到連接其他零件的作用。
用于被連接零件之一較厚或不允許鉆成通孔的情況，兩端都有螺紋，旋入被連接零件螺紋孔內的一端稱為旋入端，與螺母連接的另一端稱為緊固端。
用于不經常拆卸和受力較小的連接中，按用途可分為連接螺釘和緊定螺釘。
下圖為連接螺釘?shù)挠梅ā?/section>

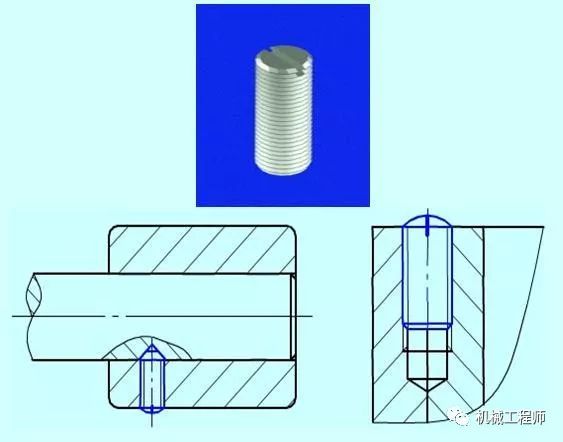

下圖為緊固螺釘?shù)挠梅ā?/section>
